■ミニCCDビデオカメラ TM-524NC
(竹中システム機器株式会社)


低価格、超小型のミニチュアB/Wカメラ

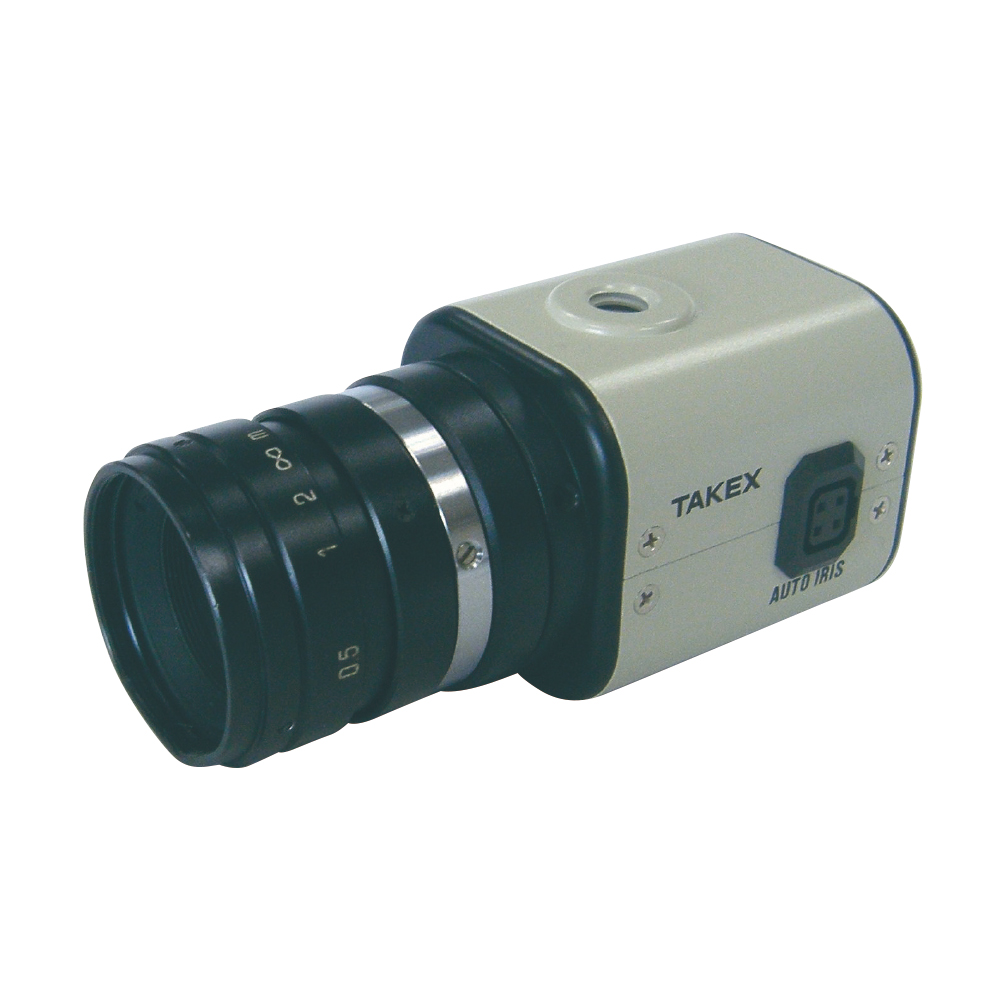

製品外観


【概 要】

このビデオカメラは単一乾電池ほどの大きさでありながらDC12Vを供給するだけで映像信号が出力されるミニチュアB/Wビデオカメラです。
しかも38万画素の高分解能の上、低価格ですから監視用に最適です。
一般家庭テレビやVTRのAV端子にそのまま接続できます。


【特 長】

電子シャッタアイリスが可能ですので、マニュアルレンズで自動絞りレンズの動きをさせることができます。
AGC、ガンマーのON/OFFはスイッチで可能ですので、工業用途としても使い易くなっています。
商用周波数が50Hz地域にはフリッカレス機能を動作させますと、フリッカの少ない安定した映像を得ることができます。
CSマウントレンズをご使用になると全体が小型になります。お手持のCマウントレンズを使用される場合は、付属のCマウントレンズアダプターをレンズとカメラ本体の間に押入してください。
逆光補正回路付きです。


【用 途】

・一般監視用途
・工場内ライン監視
・画像処理用途
・医療用途


【アイリスコネクタ端子】

アイリスコネクタの接続は下図の様になっています。



【DCジャック】

付属のDCジャックでカメラ電源を供給する場合、図の様に供給して下さい。

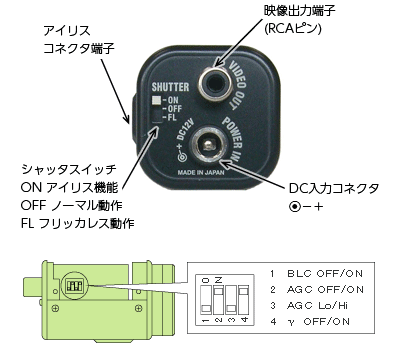

【裏パネル】




【仕 様】

撮像素子 インターライン転送方式CCD
1/2インチサイズ
白黒撮像素子
総画素数 811(H)×508(V)
有効画素数 768(H)×494(V)
セルサイズ 8.4μm(H)×9.8μm(V)
走査方式 2:1 インターレース
同期方式 内部同期
ビデオ出力信号 1Vp-p 75Ω 不平衡
水平解像度 570TV本(センター)
最低被写体照度 0.01 lx F1.4(AGC Lo)
0.003 lx F1.4(AGC Hi)
S/N 50dB(AGC OFF、ガンマ1)
シャッタ ON(電子アイリス動作) 1/60〜1/100000秒
OFF 1/60秒
FL シャッタスピード 1/100秒
AGC AGC ON AGC Lo:5〜20dB、AGC Hi:5〜32dB
AGC OFF AGC OFF:10dB
ガンマ γ = 0.45(ON)とγ = 1(OFF)の切替え可能
逆光補正 ON/OFF 選択可能
電源電圧 DC+12V±10%
消費電流 約135mA
保存温度 -30℃〜70℃(結露、結氷のないこと)
動作温度 -10℃〜40℃(結露、結氷のないこと)
重量 約90g
外形寸法 35.5(W)×36(H)×58(D)mm(Cマウントレンズアダプタを除く)
レンズマウント CSマウント/Cマウント(付属アダプタ使用)
付属品 DCプラグ、アイリスコネクタ、六角レンチ、Cマウントレンズアダプタ、電源ケーブル(DCプラグ付)2m

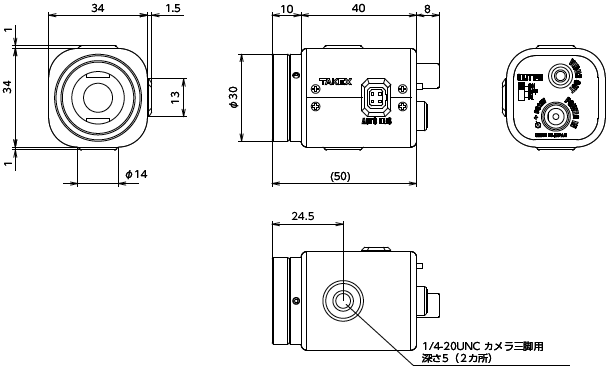

【外形寸法図】
