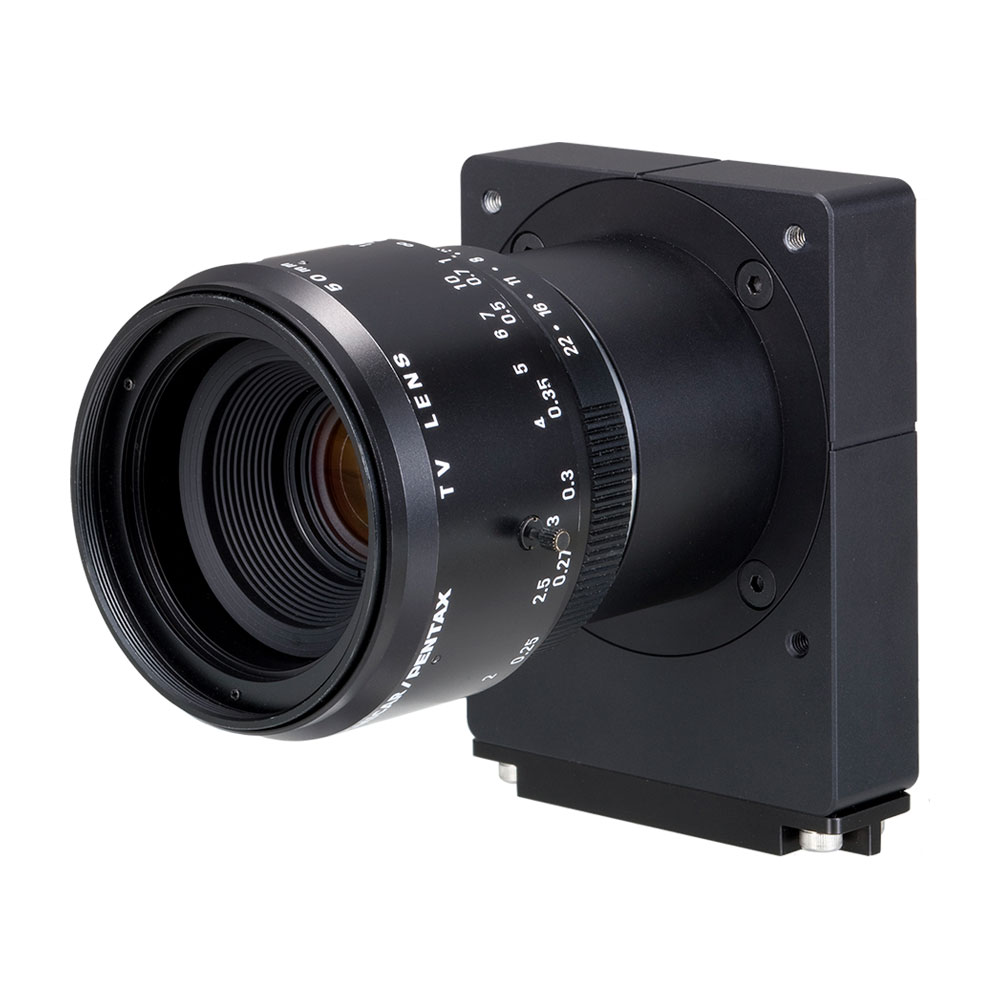

■デジタルラインスキャンカメラ TL-8K35NCL(-M42D)

（竹中システム機器株式会社）

8,192画素、スキャンレート80kHz、Camera Link出力
デジタルラインスキャンカメラ

【概要】

TL-8K35NCLは、従来製品TL-8K35ACLの仕様をそのままに、内部周期の一定露光・ミラー出力等、操作性を上げた後継機種です。

●垂直ビニング機能により約2倍の感度UPが可能です。

●カメラリンク(Base/Full Configuration)仕様、また85/80/50MHzの伝送クロックを選択でき、システムに合わせ豊富なビデオ出力の組み合わせが可能です。

●外形及び仕様をそのまま引き継いでいるので載せ替えが容易にできます。

●CMOSリニアイメージセンサを搭載した産業用デジタルラインスキャンカメラで、8,192個のフォトダイオードが直線状に配置されています。

●画素数8,192、スキャンレート80/35kHz、データレート680/400/160MHzの高解像度・高速走査のCMOSラインスキャンカメラです。

【特長】

●各メーカーのキャプチャーボードと接続でき、高精度な画像処理システムの構築が可能です。

●3.5μmスクエア画素サイズで高精細な画像を得ることができます。

●グローバルシャッタ機能及びFFC機能を搭載しています。

●アンチブルーミング機能を搭載しています。

●Base/Full Configurationをシリアル通信で切り替えできます。

●汎用性の高いFマウントを採用しました。

●暗電流補正回路を内蔵しているので、周囲温度変化に関わらず安定したビデオ信号を得ることができます。

●DC12V の単一電源で動作します。

●独自設計による小型・軽量製品です。

【用途】

・画像検査などの画像処理装置の入力機器

・液晶パネル検査機器用途

・外観検査や各種寸法測定などの計測装置の入力機器

・シート状物体表面検査装置の入力機器

・高画質のパターン検査装置入力機器

・その他コンピュータと接続して行う画像処理用途

【感度波長特性】

【仕様】

型式	TL-8K35NCL(-M42D)
撮像素子	グローバルシャッタ方式 CMOS
画素数	8192
画素サイズ	3.5μm×3.5μm
受光素子長	28.672mm
感度 (DN/nj/cm²)	gain1=1.2, gain2= 4.8
飽和露光量	23ke- (typical)
出力不均一性	標準 10% 飽和出力の50%時（素子上）
ダイナミックレンジ	60dB（素子上）
ビデオ出力（デジタル出力）	8bit/10bit/12bit Base Configuration 8bit Full Configuration
データレート	Full 80kHz (85MHz×8Tap) Full 80kHz (80MHz×8Tap) Full 43kHz (50MHz×8Tap) Base 18kHz (80MHz×2Tap) Base 12kHz (50MHz×2Tap)
スキャンレート (scan/sec)	12.5µsec (Min)
ライン転送パルス入力	アナログゲイン 1倍 or 4倍
ゲイン	ADCゲイン 0.1倍～ 3.4倍デジタルゲイン 1 ～ 5倍
電源容量	＋12V±0.5V（0.6A以下）
動作温度範囲	0℃～+40℃
動作湿度範囲	85％ MAX
保存温度範囲	-10℃～+65℃
レンズマウント	Fマウント M42マウント P=1.0mm
フランジバック	Fマウント：46.5mm M42マウント：12mm
コネクタ	12V電源 HR10A-7R-6Pヒロセ電機
コネクタ	デジタル出力 CameraLink MDRタイプ
重量	460g以下
外形寸法	80(W)×100(H)×60.4(D)突起部除く
機能	FFC補正、Base/Full切り替え、水平・垂直ビニング/水平・垂直平均、クロック切り替え、内部同期・一定露光、ミラー出力

【外形寸法図】

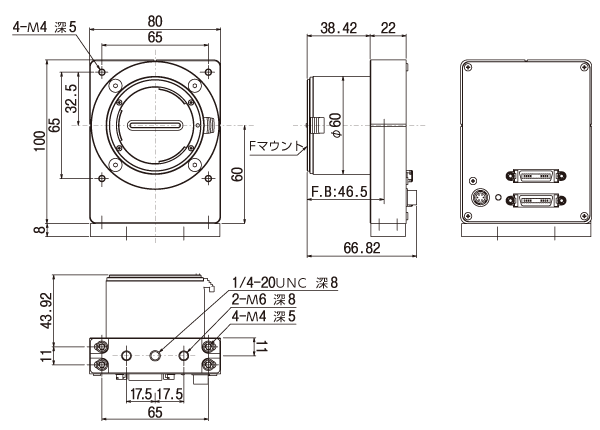

TL-8K35NCL

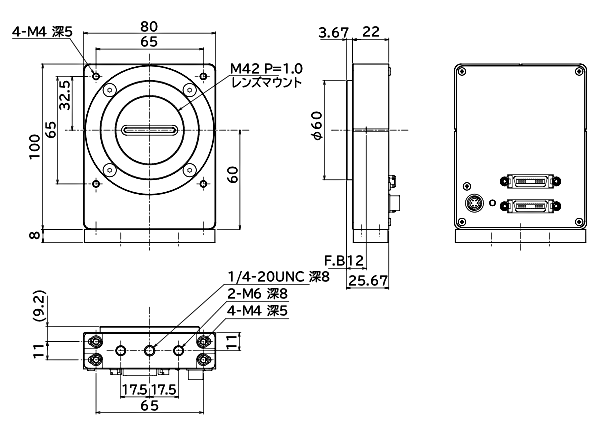

TL-8K35NCL-M42D

【カメラとI/Fボード（装置）との接続表】

免責事項について

※この接続表は基本動作が確認されたカメラとI／Fボードの接続方法の一例を示すものであり、全てのご使用環境（カメラの動作設定、ＰＣなど取り込み装置の動作環境、ソフトウエアの処理内容など）について動作を保証するものではありません。

※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。

※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。

TL-8K35NCL(-M42D)

ボードメーカー	ボード型式	ケーブル
アバールデータ	APX-3326	SDR-MDR (CL) 1MB26-L560-00C-*00
アバールデータ	APX-3323(3324)	SDR-MDR (CL) 1MB26-L560-00C-*00 APX-3324はBase Configurationのみ接続可
アバールデータ	APX-3318	SDR-MDR (CL) MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品）
アバールデータ	APX-3316 /A	MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品）
アバールデータ	APX-3313A	MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品）
アバールデータ	APX-3312A	MDR-MDR (CL) 14B26-SZLB-*00-0LC （又は同等品） Base Configurationのみ接続可
アルゴ	E8 (MDR)	MDR-MDR (CL) 14B26-SZLB-*00-0LC
アルゴ	E4 (MDR)	MDR-MDR (CL) 14B26-SZLB-*00-0LC
インタフェース	PEX-530821	Base Configurationのみ接続可
インタフェース	PEX-530922	Base Configurationのみ接続可
