■PU230
(竹中システム機器株式会社)


DVI-D出力搭載カメラ用コントロールユニット
FS2300DV専用コントローラ
製品外観


【概 要】

DVI-D出力搭載カラーカメラFS2300DV専用のコントロールユニットです。
FS2300DVへ電源供給を行うと共に、PCを介さず直接カメラの設定を行うことができます。


【特 長】

トリガ信号入力として、5V・C-MOSロジックレベル,3.3Vロジックレベル及びフォトカプラ信号入力に対応。使用するユーザ側の信号形態に合わせたトリガ入力の選択が可能です。
ソフトトリガ機能を使用することで、FS2300DVの映像出力をフリーズすることが可能です。
カメラの各種動作設定とカーソル設定を本器パネル面のスイッチで変更することができます。
FS2300DVから出力されるカーソルをプッシュスイッチにて用意に位置決め、変更が可能です。



【機器接続例】

機器接続例



【パネル面説明】

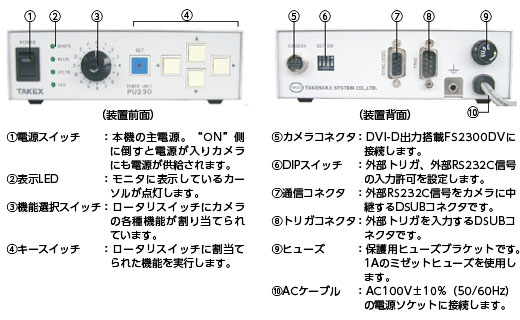

パネル面説明


【仕 様】

適合カメラ FS2300DV
トリガ入力 背面の9ピンオス型D-SUBコネクタに接続
入力部は4.7kΩにて内部で5Vにプルアップ

レベル範囲 H=3.7〜5.5V、L=−0.5〜0.5V
(ハイレベルトリガ入力)
H=2.5〜3.5V、L=−0.5〜0.5V
(ローレベルトリガ入力)
OFF=0〜0.5mA、ON=8.0〜10mA
電源出力 DC12V±10%、最大800mA
消費電力 消費電力 5W以下(カメラでの消費電力を除く)
電源電圧 AC85V〜132V 50/60Hz
使用温度範囲 0℃〜50℃(結露のないこと)
外形寸法 150(W)×44(H)×130(D)mm
重量 700g



【外形寸法図】

外形寸法図
