■VS-TCH シリーズ
(株式会社VSテクノロジー)


ハイレゾリューションテレセントリックレンズ
製品外観


TCシリーズのWD65、110mmをメガピクセル化した高解像の新テレセントリックレンズシリーズ。
シリーズ最大の特徴は、近年のメガピクセルカメラに対応できるよう徹底的にディストーションとコントラストにこだわった設計で画面全域においてディストーションレスとなっており、光量差も無い為、ハイクオリティな画像の取得が可能。
C-Mount

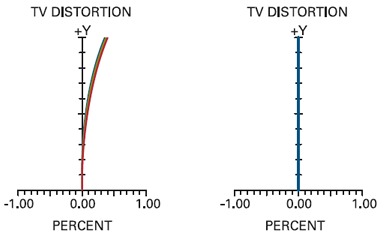

【ディストーションレス設計】

ディストーションレス設計


【周辺光量差】

周辺光量差


【レンズ分解能、NA値と被写界深度(DOF)の関係】

〈検証環境〉
カメラ : STC -A152 A
レンズ : NA高 VS-TCM022-150/S(開放) NA低 VS-TCM022-150/S(close)
照 明 : チャート時 UEB-70W50 サイコロ時 UNSL-73W100
レンズ分解能、NA値と被写界深度(DOF)の関係
型式 光学倍率 WD(mm) 実効F NA 同軸落射照明 適合センサー
VS-TCH05-65 0.5x 75.3 9.4 0.027 - 2/3"
VS-TCH08-65 0.8x 70.3 9.6 0.042 - 2/3"
VS-TCH1-65 1.0x 68.8 9.9 0.050 - 2/3"
VS-TCH1-50 1.0x 53.3 9.9 0.050 - 2/3"
VS-TCH1.5-65 1.5x 65.0 11.8 0.064 - 2/3"
VS-TCH2-65 2.0x 65.0 13.6 0.074 - 2/3"
VS-TCH3-60 3.0x 59.8 20.5 0.073 - 2/3"
VS-TCH4-65 4.0x 65.0 17.9 0.112 - 2/3"
VS-TCH6-65 6.0x 65.8 27.0 0.111 - 2/3"
VS-TCH05-65CO 0.5x 75.3 9.4 0.027 2/3"
VS-TCH08-65CO 0.8x 70.3 9.6 0.042 2/3"
VS-TCH1-50CO 1.0x 53.3 9.9 0.050 2/3"
VS-TCH1-65CO 1.0x 68.8 9.9 0.050 2/3"
VS-TCH1.5-65CO 1.5x 65.0 11.8 0.064 2/3"
VS-TCH2-65CO 2.0x 65.0 13.6 0.074 2/3"
VS-TCH3-60CO 3.0x 59.8 20.5 0.073 2/3"
VS-TCH4-65CO 4.0x 65.0 17.9 0.112 2/3"
VS-TCH6-65CO 6.0x 65.8 27.0 0.111 2/3"
VS-TCH05-110 0.5x 110.8 9.5 0.026 - 2/3"
VS-TCH08-110 0.8x 110.7 11.0 0.036 - 2/3"
VS-TCH1-110 1.0x 110.3 10.5 0.048 - 2/3"
VS-TCH1.5-110 1.5x 110.8 12.0 0.063 - 2/3"
VS-TCH2-110 2.0x 110.8 13.5 0.074 - 2/3"
VS-TCH3-100 3.0x 103.1 20.9 0.072 - 2/3"
VS-TCH4-110 4.0x 110.8 22.2 0.090 - 2/3"
VS-TCH6-110 6.0x 110.9 39.3 0.076 - 2/3"
VS-TCH05-110CO 0.5x 110.8 9.5 0.026 2/3"
VS-TCH08-110CO 0.8x 110.7 11.0 0.036 2/3"
VS-TCH1-110CO 1.0x 110.3 10.5 0.048 2/3"
VS-TCH1.5-110CO 1.5x 110.8 12.0 0.063 2/3"
VS-TCH2-110CO 2.0x 110.8 13.5 0.074 2/3"
VS-TCH3-100CO 3.0x 103.1 20.9 0.072 2/3"
VS-TCH4-110CO 4.0x 110.8 22.2 0.090 2/3"
VS-TCH6-110CO 6.0x 110.9 39.3 0.076 2/3"
