■APT & VS-TC シリーズ

（株式会社VSテクノロジー）

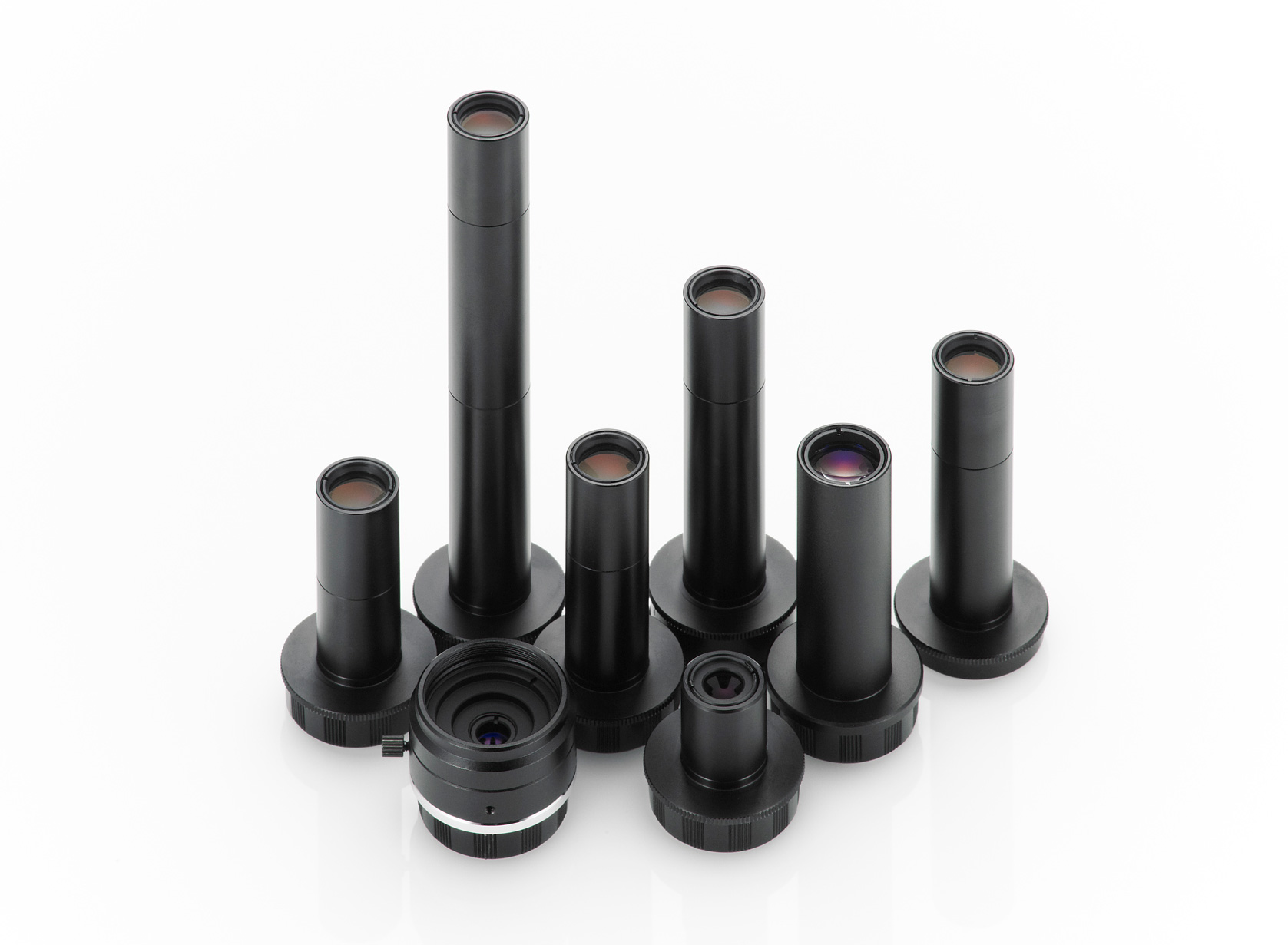

テレセントリックレンズ

●光学倍率0.5ｘ～ 10.0ｘ、WD40mm ～ 340mmまでと充実したラインナップに加え今までのVS－TCシリーズの外観をそのままに、ディストーションとコントラストの性能を大幅にUPしたスタンダードテレセントリックレンズ。

●C-Mount

【テレセントリックレンズ】

レンズの主光線がレンズ光軸に対して平行であり、同軸落射照明を要する場合の大半がこのレンズを使用します。被写界深度方向の寸法計測で数値変動が少なく、高精度計測に向きます。結像位置での被写体の光学像の大きさは、レンズから被写体までの距離（ＷＤ）には影響しないという大きな特徴があります。

【テレセントリックレンズ　LINE UP】

近年、イメージセンサーの動きは大きく変化しており、その中でもピクセルサイズの極小化とセンサーサイズの大型化という大きくは2つの流れがございます。これらはともに画素数を増やすことでより解像力の高い画像にすることからきております。

ピクセルサイズを小さくすることで、同じセンサーサイズで画素数を増やすことができますが、１画素で受光できる面積も減りますので、レンズ側はそこに集光できるように分解能が高いレンズが求められます。

また、ピクセルサイズはそのままにセンサーサイズを大きくすることで画素数を増やす場合レンズのイメージサークルを大きくする必要がございます。

これらは、画素数という言葉でひとくくりで扱われやすいですが、大きく違う意味を持っております。「ピクセルサイズとセンサーサイズ」当社はそれらに合わせたラインナップを展開しております。

APT シリーズ

型式	光学倍率	WD(mm)	実効F	同軸落射照明	適合センサー
APT08-65	0.8x	66.0	9.6	-	1/1.8"
APT08-65C	0.8x	66.0	9.6	○	1/1.8"
APT1-65	1x	65.9	12.1	-	1/1.8"
APT1-65C	1x	65.9	12.1	○	1/1.8"
APT1.5-65	1.5x	68.9	25	-	1/1.8"
APT1.5-65C	1.5x	68.9	25	○	1/1.8"
APT2-65	2x	65.4	25	-	1/1.8"
APT2-65C	2x	65.4	25	○	1/1.8"
APT4-65	4x	64.5	28.9	-	2/3"
APT4-65C	4x	64.5	28.9	○	2/3"
APT08-120	0.8x	121.9	17.5	-	1/2"
APT08-120C	0.8x	121.9	17.5	○	1/2"
APT1-110	1x	113.0	21.9	-	1/1.8"
APT1-110C	1x	113.0	21.9	○	1/1.8"
APT1.5-110	1.5x	115.0	18.7	-	1/1.8"
APT1.5-110C	1.5x	115.0	18.7	○	1/1.8"
APT2-110	2x	110.0	24.9	-	1/1.8"
APT2-110C	2x	110.0	24.9	○	1/1.8"

VS-TC シリーズ

型式	光学倍率	WD(mm)	実効F	NA	同軸落射照明	適合センサー
VS-TC1.5-40	1.5x	39.3	11.2	0.067	-	1/2"
VS-TC2-40	2.0x	39.5	15.0	0.067	-	1/2"
VS-TC3-40-LD	3.0x	37.2	23.5	0.064	-	1/2"
VS-TC4-40	4.0x	39.6	29.4	0.068	-	1/2"
VS-TC1.5-40CO	1.5x	39.3	11.2	0.067	○	1/2"
VS-TC2-40CO	2.0x	39.5	15.0	0.067	○	1/2"
VS-TC3-40CO-LD	3.0x	37.2	23.5	0.064	○	1/2"
VS-TC4-40CO	4.0x	39.6	29.4	0.068	○	1/2"
VS-TC08-65	0.8x	65.4	10.0	0.040	-	1/2"
VS-TC1-65-16	1.0x	65.9	14.2	0.035	-	1/2"
VS-TC1.5-70	1.5x	69.5	15.6	0.048	-	2/3"
VS-TC2-65	2.0x	66.7	15.6	0.064	-	2/3"
VS-TC3-65	3.0x	65.3	22.0	0.068	-	2/3"
VS-TC4-65	4.0x	64.5	29.1	0.069	-	2/3"
VS-TC5-65	5.0x	64.5	36.2	0.069	-	2/3"
VS-TC6-65	6.0x	64.3	43.1	0.070	-	2/3"
VS-TC8-65	8.0x	64	57.1	0.070	-	2/3"
VS-TC10-65	10x	64.8	73.2	0.068	-	2/3"
VS-TC08-65CO	0.8x	65.4	10.0	0.040	○	1/2"
VS-TC1-65CO-16	1.0x	65.9	14.2	0.035	○	1/2"
VS-TC1.5-70CO	1.5x	69.5	15.6	0.048	○	2/3"
VS-TC2-65CO	2.0x	66.7	15.6	0.064	○	2/3"
VS-TC3-65CO	3.0x	65.3	22.0	0.068	○	2/3"
VS-TC4-65CO	4.0x	64.5	29.1	0.069	○	2/3"
VS-TC5-65CO	5.0x	64.5	36.2	0.069	○	2/3"
VS-TC6-65CO	6.0x	64.3	43.1	0.070	○	2/3"
VS-TC8-65CO	8.0x	64	57.1	0.070	○	2/3"
VS-TC10-65CO	10x	64.8	73.2	0.068	○	2/3"
VS-TC08-120	0.8x	122.5	18.0	0.022	-	1/2"
VS-TC1-110	1.0x	113.0	20.0	0.025	-	1/2"
VS-TC1.5N-110	1.5x	112.0	18.8	0.040	-	1/2"
VS-TC2-110-LD	2.0x	110.0	24.9	0.040	-	1/2"
VS-TC3-110	3.0x	107.3	37.5	0.040	-	2/3"
VS-TC4-110-LD	4.0x	110	41.7	0.048	-	2/3"
VS-TC5-110	5.0x	109.5	51.8	0.048	-	1/2"
VS-TC6-110-LD	6.0x	112.4	67.3	0.045	-	2/3"
VS-TC8-110-LD	8.0x	112.0	89.3	0.045	-	2/3"
VS-TC08-120CO	0.8x	122.5	18.0	0.022	○	1/2"
VS-TC1-110CO	1.0x	113.0	20.0	0.025	○	1/2"
VS-TC1.5N-110CO	1.5x	112.0	18.8	0.040	○	1/2"
VS-TC2-110CO-LD	2.0x	110.0	24.9	0.040	○	1/2"
VS-TC3-110CO	3.0x	107.3	37.5	0.040	○	2/3"
VS-TC4-110CO-LD	4.0x	110	41.7	0.048	○	2/3"
VS-TC5-110CO	5.0x	109.5	51.8	0.048	○	1/2"
VS-TC6-110CO-LD	6.0x	112.4	67.3	0.045	○	2/3"
VS-TC8-110CO-LD	8.0x	112.0	89.3	0.045	○	2/3"
VS-TC05-150	0.5x	152.2	12.5	0.020	-	1/2"
VS-TC08-170	0.8x	174.8	13.91	0.029	-	1/2"
VS-TC1-150	1.0x	156.2	12.98	0.038	-	1/2"
VS-TC05-150CO	0.5x	152.2	12.5	0.020	○	1/2"
VS-TC08-170CO	0.8x	174.8	13.9	0.029	○	1/2"
VS-TC1-150CO	1.0x	156.2	13.0	0.038	○	1/2"
VS-TC08-220CO	0.8x	232.6	8.0	0.050	○	1/2"
VS-TC1-220CO	1.0x	220.0	10.0	0.050	○	1/2"
VS-TC2-220CO	2.0x	220.0	20.0	0.050	○	1/2"
VS-TC2-220-16	2.0x	220.0	43.5	0.023	-	1/2"
VS-TC2-220CO-16	2.0x	220.0	43.5	0.023	○	1/2"
VS-TC4-220CO	4.0x	222.5	29.4	0.068	○	1/2"
VS-TC07-340CO	0.7x	340	10.9	0.032	○	1/2"
VS-TC1-300CO	1.0x	307.3	15.6	0.032	○	1/2"
