■衝撃データロガー
KT-195F/GX、KT-195U/GX、KT-295F/GX、KT-295U/GX

（株式会社藤田電機製作所）

下記説明文中「当社」または「弊社」との記載は「株式会社藤田電機製作所」を指します。

【概要】

WATCH LOGGERは、振動・衝撃・落下など外部からの要因による影響を受けた瞬間に「X・Y・Z」の３軸加速度センサで記録し、「どれだけの衝撃」が「いつ」「どの方向から」加わったのかを把握する事ができます。また、温度「-40℃～+80℃」と湿度「0～99％」も同時に記録します。
記録されたデータはNFC・USBから専用のソフトウェアで簡単にパソコンへ取り込むことができ、即座にグラフ表示や印刷が可能です。

【衝撃値「G」とは？】

衝撃値「G」＝加速度「a」÷9.8（9.8は、単位を m/sec2からGにするための定数）

衝突における加速度「a」=物体がぶつかってから止まるまでの速度「V」の変化率

(速度「V」の時間的変化の割合)

【衝撃値「３G」「５G」とは？】

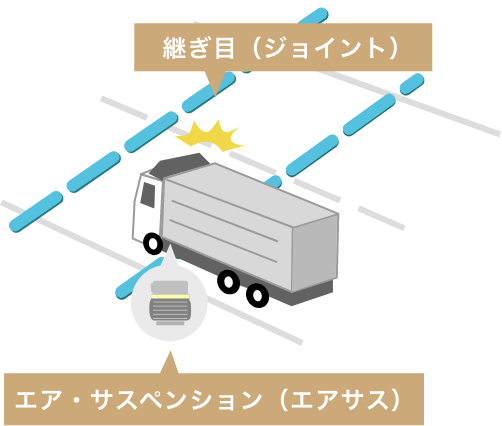

トラック等で高速道路を走行時、継ぎ目（ジョイント）に乗り上げたとき
span style="font-weight:bold; color:#0066ff;">板バネの衝撃値が「約５G」と言われています。

その際、高圧の空気を充填したゴム製のクッション「エア・サスペンション（エアサス）」の衝撃値が「約３G」です。

※トラックの大きさ、荷物の重量によって異なります

【特徴】

繰り返し使える電池交換式

使い捨てタイプと違い電池交換式のため、ルート配送などロガーの回収が可能なケースでは何度でも使用することが可能です。電池はリチウムコイン電池（CR2477）を使用し約６カ月の長寿命。ランニングコストが圧倒的に安価になります。

取り付け自由な軽量・コンパクトボディー

軽量設計の為、PPバンド・両面テープ・マジックテープで簡単にしっかり固定することができます。別売りのアタッチメント（両面テープ/ビス付き）を使用すれば、穴を開けてねじ止めする必要がありません。

IP67防水機能（NFCタイプ）

NFCタイプは、標準でIP67防水規格に準拠。粉塵が内部に侵入せず、水深1メートルの水中に30分間つけても機器に影響を受けません。NFCタイプをご利用頂くことで様々な環境での測定をサポートします。

簡単ソフトウェアと多様な出力形式

無料で簡単に使える専用ソフトウェア。測定結果を自動的に読み取ってグラフを表示します。PDF出力をすれば専用ソフトウェアをインストールしていない方にもデータ提供が可能。CSV出力はExcelなどの表計算ソフトでカスタマイズし、データ解析ができます。

海外輸送に電源を入れたまま使用できる

リチウムコイン電池を採用しているのでロガーを動作したまま航空機・船舶・貨車への搭載可能。海外輸送に必要な「該非判定書、RTCA、SDS(MSDS)」の発行もお申し付けください。JAL、ANA、FedEx等、各社の許可を取得済。安心して海外輸送に使用できます。

【衝撃サンプルレポート】

板上に衝撃ロガーを両面テープ止めで固定し、神奈川県伊勢原市から山形県鶴岡市へ送ってみました。（〇〇〇便を使用）

テストレポート

［衝撃レポートをダウンロードする］

【利用シーン】

【他社との違い】

他社製品		WATCH LOGGER

電源乾電池バッテリーが約1ヶ月しか持たず、電池切れの心配がありランニングコストがかかります。		電源 CR2477(汎用コイン電池) バッテリーは約6ヶ月持つので長距離輸送にも向いています。ランニングコストが抑えられます。

海外輸送海外荷送手続が困難乾電池式のロガーは法律・条約により危険物とみなされ、国際輸送ができません。		海外輸送海外荷送手続が容易コイン電池採用により国際輸送可能、各輸送会社の承認済。 (ANA、JAL、FedEx他）該非判定書、RTCA、MSDSも完備し日本から安心して海外に送れます。

形状大きく厚みがある輸送物や衝撃対象物に取り付ける際、邪魔になります。取付がネジで、非常に面倒。		形状コンパクトで頑丈コンパクトなので、どこにでも取り付け可能。オプション(別売：アタッチメント）もあるので簡単に取付固定ができます。

ソフトウェア色々な事を設定できるが複雑細かい設定が可能だが、はじめて触る人には分かりにくい。		ソフトウェア誰でも分かる簡単仕様シンプルな手順で簡単設定。レポートは自動出力され、すぐに測定結果が見れます。

測定範囲常温環境の温度・湿度しか測定できない衝撃値を測定しながら常温環境の温度・湿度しか、測定できないので測定環境が限られる。		測定範囲 -40℃～+80℃ 0～99%まで測定幅広い測定環境に対応。マイナス環境でも衝撃値が測定できます。

防水・防塵規格防水性無し水がかかってしまうと、測定停止・故障の可能性があります。		防水・防塵規格 IP67に対応水がかかっても大丈夫水深1mに30分つけても機器に影響がありません。

【商品詳細】

型番	KT-295F/GX	KT-295U/GX
測定項目	温度・湿度・衝撃
衝撃測定範囲	3～125G(±15%)
衝撃測定データ数	16,000件（x,y,z 各軸）
記録間隔	リアルタイム方式 (衝撃を感知した都度・秒単位)
応答周波数	200Hz
サンプリング周期	1.25msec
測定分解能	1G
温度測定範囲	-40℃～+80℃
温度測定データ数	16,000件	32,000件
温度測定精度	±0.3℃（-10℃～+50℃） (その他の範囲は±0.5℃
記録間隔	1秒～60秒　1分～255分	1分～255分
測定分解能	0.1℃
湿度測定範囲	0～99%
湿度測定データ数	16,000件	32,000件
湿度測定精度	±5%（+5℃～+45℃）
記録間隔	1秒～60秒　1分～255分	1分～255分
測定分解能	1%
動作表示	液晶表示
防水	IP67 (水深1ｍに30分浸漬しても影響を受けない)	IP54 (粉塵が内部に侵入することを防止し、水の飛沫によって影響を受けない)
記録保持	EEPROM(不揮発性メモリ)
通信方式	NFC通信	USB通信
リーダー	RC-S380/S	－
電源	CR2477(リチウムコイン電池)
電池寿命	約6カ月（測定環境、電池性能による）
使用温湿度範囲	-40℃～+80℃（結露無きこと）
外形寸法	W90mm×H34mm×D15mm
重量	約50g（電池含む）
付属品	CR2477 電池交換用ミニドライバー	CR2477 電池交換用ミニドライバー、USBケーブル

※商品の仕様および外観は、改良のため予告なく変更することがありますので予めご了承ください。

※「KT-195F/GX」「KT-295F/GX」「KT-195U/GX」「KT-295U/GX」をお使いになるには専用のソフトウェア「WATCHLOGGERデータ収集・管理（Standard Edition）」が必要です。旧バージョンの「WATCH LOGGERデータ収集・管理 for Felica 及び USB」では動作しません。

各製品説明ページに記載された商品名、社名等は、各社の商標または登録商標です。
各製品説明ページの掲載事項は、予告なく変更されることがあります。
当ホームページの全部または一部の無断複製・転載を禁じます。
