無負荷条件でプレート表面温度-10℃〜＋80℃まで対応。
独立したユニット構造により、持ち運び、各種装置への取り付けも容易に出来ます。
 |
|||
 |
|||
|
|||||
■ペルチェ式電子クーラー
|
||||||||||||||||||||||||||||||||||||||||||||||
| 型 式 | 温度コントロールユニット（TOB-1000） | |
|---|---|---|
| 入力電圧 | ＡＣ１００Ｖ（８５Ｖ〜１２５Ｖ） | |
| 消費電力 | １００Ｗ以下 | |
| コントローラ部 | 制御方式 | デジタルＰＩ制御 |
| ペルチェ駆動方式 | ＰＷＭ電圧駆動 | |
| 温度センサー | ３線式白金測温抵抗体（Ｐｔ１００Ω）を使用 | |
| 温度設定範囲 | −２０〜＋８０℃ | |
| 温度精度 | ±０．１℃（センサー精度を除く） | |
| 表示分解能 | ０．１℃ | |
| 電子クーラー部 | 温調方式 | ペルチェ素子による電子温調 |
| プレートサイズ | ８０×８０（mm） | |
| プレート表面温度 | −１０℃〜＋８０℃（室温２０℃ 無負荷）※５ | |
| 最大吸熱量 ※６ | ２９Ｗ | |
| 動作環境温湿度 | １０℃〜４０℃ ３０〜８５％ 結露無き事 | |
| 保護機能 | 温度センサー接続アラーム ペルチェ駆動電流アラーム ヒューズ内蔵（１２５Ｖ１Ａ） |
|
| 通信機能 | ＲＳ−２３２Ｃ （Ｄ-ＳＵＢ９ピン オスコネクタ、取付ネジＭ２．６） |
|
| 外形寸法 | Ｗ１８０×Ｄ２４９×Ｈ１４０（mm）突起物を除く | |
| 重量 | 約２．８kg | |
※５ プレート表面温度は室温２０℃無負荷時の温度範囲となります。環境、負荷状態により異なります。
※６ 最大吸熱量は、周囲温度２５℃、周囲温度とプレートの温度差０℃時の値です。
【外観図】
PDF版外観図ダウンロード（メーカーサイトPDF）

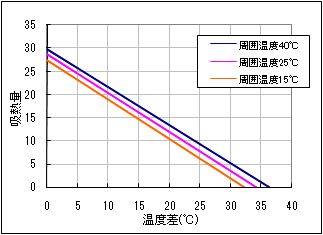

【特性グラフ（温度差と吸熱量）】
* 温度差 = 周囲温度 − 冷却板温度
* このグラフは当社実験値であり、保証値ではございません。参考としてご使用をお願い致します。
お客様で選定される時は、十分に余裕を持った数値での選定をお願い致します。
お客様で選定される時は、十分に余裕を持った数値での選定をお願い致します。
PDF版特性グラフダウンロード（メーカーサイトPDF）
※２ 最大吸熱量は、周囲温度２５℃、周囲温度と冷却板の温度差０℃時の値です。
