プレートサイズ80×80 無負荷条件でプレート表面温度-16℃〜＋80℃まで対応。
小型・軽量で各種装置への取り付けに最適。
高精度の温度制御に適し、センサー内蔵などの特注仕様にも対応致します。
 |
|||
 |
|||
|
|||||
■ペルチェ式電子クーラー
|
|||||||||||||||||||||||||||||||||
| 型式 | TKG-311-130 | HMC-21F-0500 |
|---|---|---|
| 温調方式 | ペルチェ素子による電子温調 | |
| 外形寸法 | Ｗ１２０×Ｄ１００×Ｈ７９（mm） | |
| 冷却板寸法 | ８０×８０（mm） | |
| 冷却板表面温度 ※１ | −１６℃〜８０℃ | |
| 定格電圧 | ＤＣ１２Ｖ | ＤＣ２４Ｖ |
| 最大電流 | ６.０Ａ | ４.０Ａ |
| 最大吸熱量 ※２ | ３４W | ３８W |
| ファンモーター定格 | ＤＣ１２Ｖ | ＤＣ２４Ｖ |
【外観図】
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
TKG-311-130 PDF版外観図ダウンロード（メーカーサイトPDF）
HMC-21F-0500 PDF版外観図ダウンロード（メーカーサイトPDF）

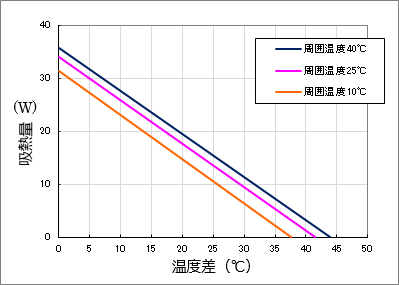

【特性グラフ（温度差と吸熱量）】
| TKG-311-130 |
HMC-21F-0500 |
|
 |
 |
* 温度差 = 周囲温度 − 冷却板温度
* このグラフは当社実験値であり、保証値ではございません。参考としてご使用をお願い致します。
お客様で選定される時は、十分に余裕を持った数値での選定をお願い致します。
お客様で選定される時は、十分に余裕を持った数値での選定をお願い致します。
TKG-311-130 PDF版特性グラフダウンロード（メーカーサイトPDF）
HMC-21F-0500 PDF版特性グラフダウンロード（メーカーサイトPDF）
※1 樹脂枠を変更する事により、冷却板表面温度は＋100℃まで対応可能となります。
（HMC-18F-0300、HMC-10F-0200を除く）
（HMC-18F-0300、HMC-10F-0200を除く）
※2 最大吸熱量は、周囲温度25℃、周囲温度と冷却板の温度差0℃時の値です。
